Выбор между скользящими и фиксированными опорами труб

Выбор между скользящими и фиксированными опорами труб

Выбор соответствующего типа опоры трубы - скользящей или фиксированной - имеет важное значение для удовлетворения движения трубы и обеспечения целостности системы. Решение зависит от макета трубопровода, теплового расширения, условий нагрузки и эксплуатационных требований.

1. Фиксированная труба поддерживает

Функция: Ограничить все движение трубы в точке поддержки. Они несут вертикальные, боковые и осиевые нагрузки, крепящие трубу на месте.

Когда использовать:

В точках якория, где необходимо предотвратить движение трубы.

Вблизи соединений оборудования, клапанов или конструктивных интерфейсов, которые требуют жесткого позиционирования.

Для контроля и распределения сил теплового расширения внутри системы трубопроводов.

Соображения: фиксированные опоры вызывают напряжение на трубу во время теплового расширения; поэтому для предотвращения повреждений необходимы надлежащие интервалы и расширительные соединения.

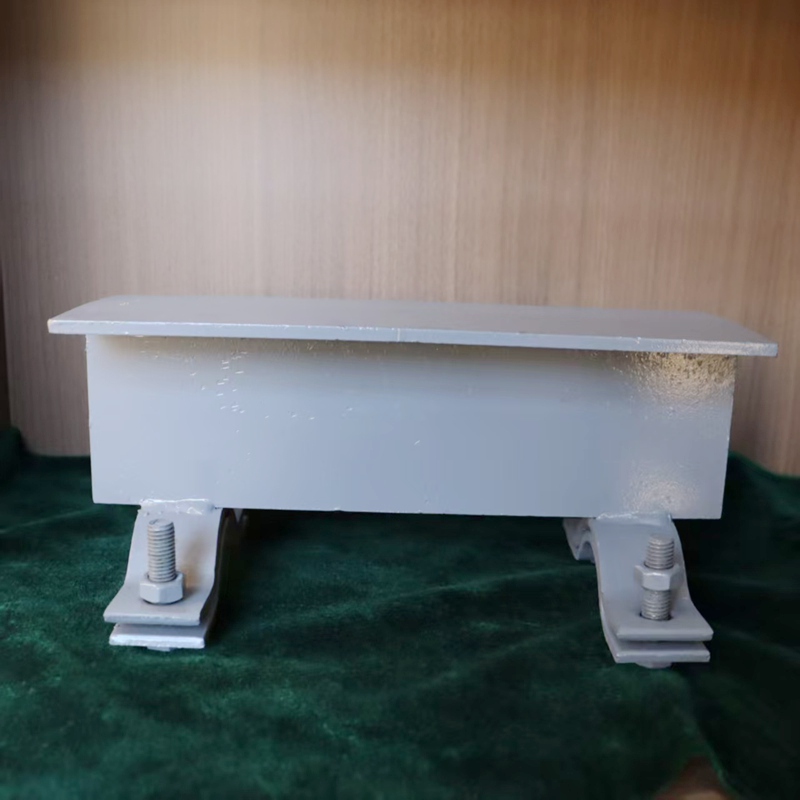

2. Поддержки скользящих труб

Функция: позволяет осивое или боковое движение трубы, уменьшая напряжение, вызванное тепловым расширением или сжатием, поддерживая вес трубы.

Когда использовать:

Вдоль прямых проходов трубы, где ожидается расширение или сокращение.

Когда движение в одном или нескольких направлениях должно быть адаптировано без ущерба для вертикальной нагрузки.

Типы:

Простые скользящие опоры с поверхностями с низким трением (например, ПТФЭ-подушки).

Поддержки роликов, которые позволяют плавное линейное движение при тяжелых нагрузках.

Соображения: Слижные опоры требуют технического обслуживания, чтобы обеспечить низкое трение и предотвратить связывание. Правильный выбор материала и смазка очень важны.

3. Комбинация UseMost трубопроводные системы используют комбинацию фиксированных и скользящих опор. Фиксированные опоры закрепляют трубу и поглощают силы расширения, в то время как скользящие опоры позволяют свободно двигаться, чтобы снять напряжение.

4. Факторы, влияющие на выбор

Величина и направление теплового расширения.

Размер трубы, вес и макет.

Рабочая температура и условия окружающей среды.

Доступность обслуживания и затраты на жизненный цикл.

Выбор между скользящими и фиксированными опорами труб зависит от баланса необходимости контроля движения трубы и минимизации напряжения. Правильный выбор и размещение опоры обеспечивают безопасность, долговечность и эффективную работу трубопроводных систем.
