Риск утечки, вызванный дефектами сварки фланца

Риск утечки, вызванный дефектами сварки фланца

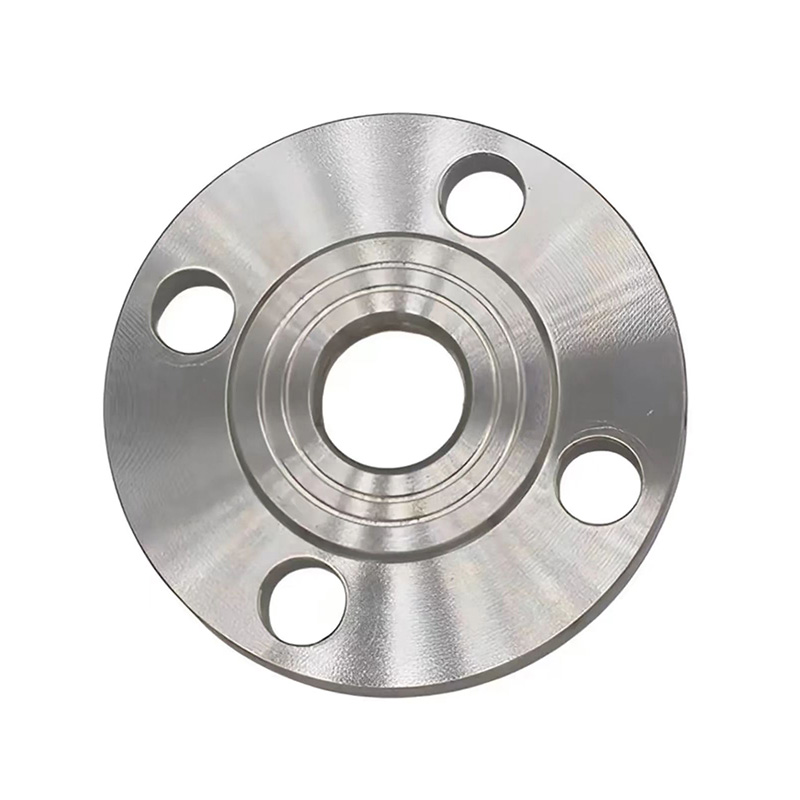

Сварка является критическим процессом в сборке фланцевых соединений, особенно в системах высокого давления и высокой температуры. Однако неправильные методы сварки или дефекты в выполнении могут привести к дефектам, которые подрывают целостность соединения, значительно увеличивая риск утечки. Ниже приводятся общие дефекты сварки и связанные с ними риски утечки:

1. Неполное проникновение или слияние: когда металл сварки не полностью сливается с основной металликой или проникает через соединение, он создает слабые пятна, которые могут служить в качестве путей утечки под давлением.

Риск утечки: со временем эти области могут трещиться под напряжением или тепловым циклом, что приводит к утечке жидкости из сварного шва.

2. Пористость: Газовые карманы, захваченные в металле сварки из-за загрязнения, неправильного экранирующего газа или неправильной техники, могут оставить микроскопические отверстия в сварке.

Риск утечки: эти поры уменьшают структурную плотность сварки и могут позволить газу или жидкости просочиться, особенно под давлением.

3. Трещины (горячие или холодные): Трещины могут развиваться во время или после сварки из-за теплового напряжения, неправильного охлаждения или плохого выбора материала.

Риск утечки: Даже небольшие трещины действуют как моментальные точки утечки и могут быстро расти под эксплуатационным напряжением, приводя к внезапному сбою сустава.

4. Подрезание: Это происходит, когда основной металл вблизи сварки эрозирован, формируя канавку, которая ослабляет соединение.

Риск утечки: Подрезанные области являются концентраторами напряжения и могут привести к усталости трещин, в конечном итоге компрометируя уплотнение на фланце.

5. Включения шлака: неметаллический материал (шлак), захваченный внутри сварки, может нарушить однородность и прочность соединения.

Риск утечки: эти включения действуют как зоны дефектов, снижая механическую целостность и становясь возможными путями утечки при колебаниях давления.

6. Неправильное выравнивание сварных фланцев: неправильная установка или тепловое искажение во время сварки может привести к неправильно выравниваемым фланцевым лицам.

Риск утечки: неправильное выравнивание вызывает неравномерное сжатие уплотнения, снижая эффективность уплотнения и увеличивая вероятность утечки.

7. Чрезмерное армирование сварки или нерегулярные бусины: громоздкие или неравномерные сварки могут предотвратить надлежащий контакт фланца лицом к лицу или мешать уплотнению сидений.

Риск утечки: это приводит к неполной уплотнению, особенно когда уплотнение не может полностью соответствовать искаженным поверхностям.

Меры профилактики и контроля:

Используйте квалифицированных сварщиков и следуйте утвержденным процедурам сварки (WPS).

Проводите проверки до сварки и нерушительное испытание после сварки (НДТ), такое как ультразвуковое испытание, рентгенографическое испытание или проверка проникновения красителя.

Обеспечить правильный выбор материалов как для базовых, так и для наполнительных металлов, особенно для высокотемпературных или коррозионных услуг.

Контроль теплового ввода и скорости охлаждения, чтобы избежать трещин, связанных с тепловым напряжением.

Проверьте выравнивание фланца и состояние лица до и после сварки.

Используйте надлежащие защитные газы и чистоту, чтобы избежать загрязнения.

Вывод: дефекты сварки в фланцевых соединениях представляют серьезную угрозу целостности системы, особенно в критических нефтяных, газовых и химических приложениях. Применяя строгие меры контроля качества и проверки во время и после сварки, вероятность утечки из-за дефектов, связанных со сваркой, может быть значительно снижена.
