اختيار طرق الاتصال لخفض الأنابيب

اختيار طرق الاتصال لخفض الأنابيب

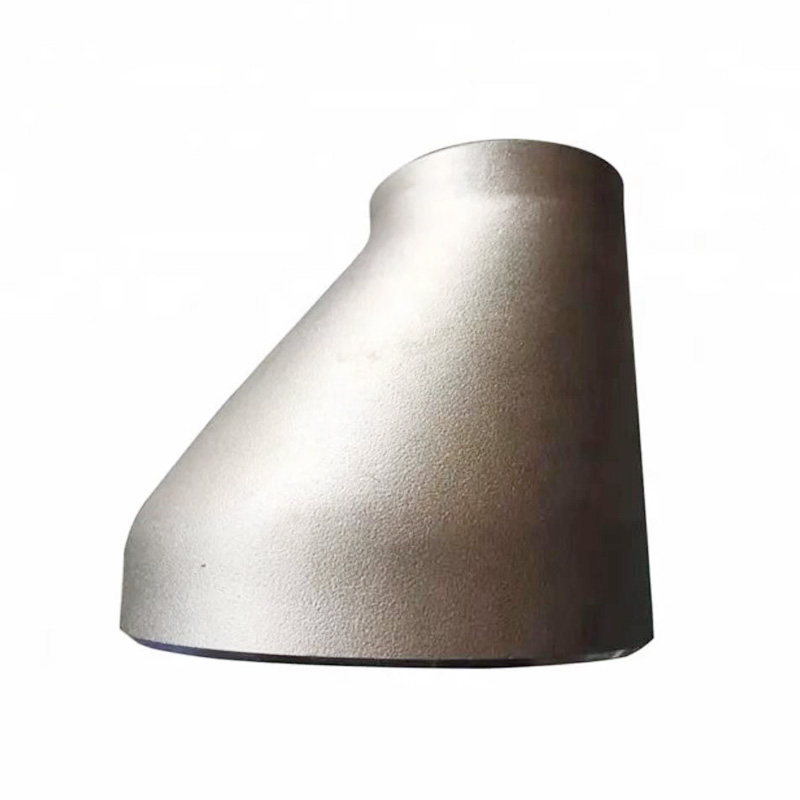

في أنظمة الأنابيب البترولية والبتروكيماوية ، يتم استخدام مخفضات الأنابيب (大小頭) لربط الأنابيب بأقطار مختلفة. اختيار طريقة الاتصال المناسبة ضروري لضمان السلامة والمتانة وكفاءة النظام. يعتمد الاختيار على عوامل مثل الضغط ودرجة الحرارة وحجم الأنابيب وظروف التثبيت.

اتصال ملحوم: هذه هي الطريقة الأكثر شيوعا وموثوقية لربط المخفضات ، وخاصة في بيئات الضغط العالي ودرجات الحرارة العالية.

لحام المؤخرة: يتم انضمام المخفضات الملحومة بالمؤخرة إلى الأنابيب عن طريق لحام النهايات معاً. هذا يوفر مفصل قوي ودائم ومقاوم للتسرب. يستخدم على نطاق واسع في أنظمة الأنابيب العملية والمصافي والمصانع الكيميائية. كما يضمن سطح داخلي ناعم ، مما يقلل من مقاومة التدفق.

لحام المقبس: مناسبة للأنابيب ذات القطر الصغير وأنظمة الضغط المنخفض. يتم إدراج المخفض في منفذ الأنابيب أو التركيب ثم يتم لحامه حول الخارج. من السهل تثبيته ولكنه قد يخلق اضطرابات بسبب تغييرات الخطوة الداخلية في القطر.

الاتصال الخيوطي: يتم استخدام المخفضات الخيوطية في أنظمة الضغط المنخفض وخطوط الأنابيب ذات القطر الصغير. يحتوي المخفض على خيوط داخلية أو خارجية تتطابق مع أنبوب الاتصال.

مزايا: سهلة تثبيت وتفكيك دون أدوات خاصة. مثالية للصيانة وخطوط العملية الصغيرة.

القيود: غير مناسبة لأنظمة الضغط العالي أو درجة الحرارة العالية أو الاهتزاز بسبب خطر التسرب مع مرور الوقت.

اتصال ملفوف: المخفضات الملفوفة لها شفات في كل نهاية ، والتي يتم مسمارها بالشفات المتطابقة على الأنابيب المتصلة.

مزايا: يسمح بسهولة الإزالة وإعادة التثبيت أثناء الصيانة. شائع في الأنظمة التي تتطلب فحصا متكررا أو استبدال الأجزاء.

القيود: أكثر حجما وأكثر تكلفة من الاتصالات الملحومة. يتطلب محاذاة دقيقة وختم مع طبقات.

المشبك أو الاتصال المخدود: يستخدم في بعض أنظمة الأنابيب الموحدة أو المؤقتة ، خاصة عندما يكون هناك حاجة إلى تركيب سريع أو تفكيك.

مزايا: التجميع والتفكيك السريع ، والحد الأدنى من الحاجة إلى العمالة المهرة ، والمرونة الجيدة لتعديل النظام.

القيود: تستخدم بشكل عام في أنظمة الضغط المنخفض إلى المتوسط وتتطلب تركيبات متخصصة.

استنتاج: يعتمد اختيار طريقة اتصال المخفض على ضغط النظام ودرجة الحرارة ومواد الأنابيب واحتياجات الصيانة وراحة التثبيت. بالنسبة للأنظمة الحرجة عالية الأداء، تفضل الاتصالات الملحومة - وخاصة لحام المؤخرة. بالنسبة للأنظمة الأصغر وأقل ضغطًا أو حيث يكون التفكيك متكررًا ، قد تكون الاتصالات الخيوطية أو الحافة أكثر ملاءمة. يضمن الاختيار الصحيح موثوقية وسلامة شبكة الأنابيب على المدى الطويل.
