管道系统中三通管件的类型

管道系统中三通管件的类型

三通接头是管道系统中的重要部件，用于组合或分配流体流。它们有三个连接点——一个入口和两个出口（反之亦然）——形成“T”形。根据流向、管道尺寸和系统要求，各种类型的三通具有不同的功能。

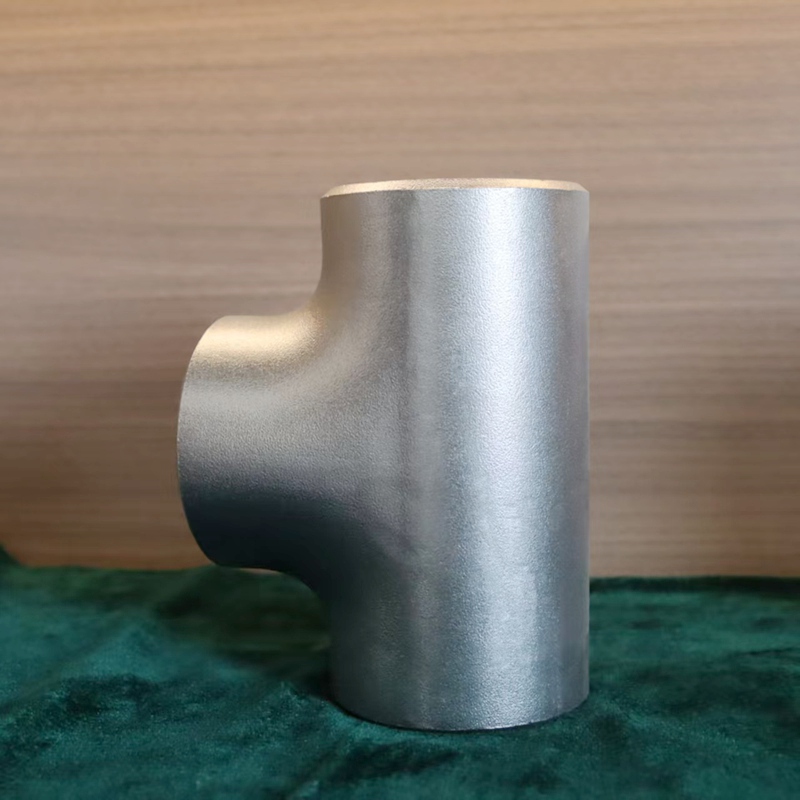

1.等三通（直通三通）该三通有三个直径相同的出口。当支线需要承载与干线相同的流量时，通常会使用它。

2.异径三通（不等径三通）支管出口小于主管，允许将流量分配到较小的管道。它'；当分支到容量较低的线路时使用。

3.三通这是一种特殊类型的三通，分支内焊接有限位杆。它可以防止清管工具进入可清管管道系统的支线。

4.横向三通（Y-Tee）也称为Y形接头，这种三通以45度角而不是90度角连接支管，减少湍流和压力损失。它通常用于排水或高流量应用。

5.扫气弯管这有一个弯曲的分支，在压降较小的情况下提供更平稳的流向变化。通常用于需要最小湍流的系统。

6.十字三通（双三通或十字接头）一种罕见的接头，有四个出口——两个对齐，两个垂直。它连接四根管道，通常用于喷水灭火或消防系统。

7.锻造三通通过锻造和加工固体金属制成，这些三通用于高压、高温应用，特别是较小的管道尺寸。

8.分支出口配件（Olet三通）这些不是传统的三通，但具有相同的功能。Weldolets、Thredolets和Sockolets在不使用标准三通接头的情况下将支线连接到主管道。适用于高压系统或空间有限的情况。

结论选择合适的三通接头类型取决于系统的压力、流向、空间限制和管道尺寸配置。每种三通类型在工业和商业管道网络中实现可靠、高效的流体分配方面都发挥着特定的作用。
