热力管道系统中三通管件热胀冷缩的管理策略

管理热力管道系统中三通管件热膨胀和收缩的策略

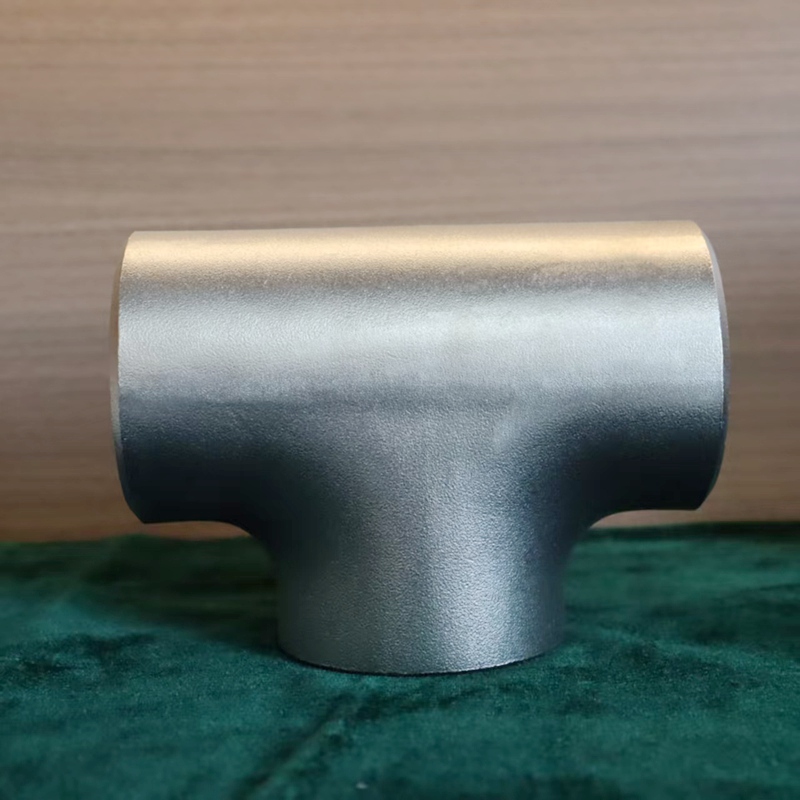

在热力管道系统中，如区域供暖、蒸汽管网或高温工业管道，三通管件会发生显著的热膨胀和收缩。如果处理不当，这种热运动可能会导致三通周围的应力集中、接头失效或变形。实施正确的策略有助于保持管道系统的完整性和寿命。

1.使用膨胀环和弯头在三通附近安装膨胀环或U形弯头，可以使管道系统随着温度变化而自然弯曲。这可以通过在管道的柔性部分上分布运动来防止三通连接处的应力积聚。

2.伸缩接头的结合金属波纹管或橡胶伸缩接头可以安装在三通附近，以吸收轴向、横向或角向运动。这些接头将三通与直接热应变隔离开来，并适应管道的伸长或收缩。

3.锚和导向器的战略布局

固定锚应战略性地放置，以控制热膨胀发生的位置。

导管应引导移动远离三通，并防止横向位移。

除非专门为此目的设计，否则不应将三通用作锚点。

4.材料选择选择热膨胀系数兼容的材料。例如，将碳钢三通与不锈钢管道配对可能需要特别注意不同的膨胀行为，以避免接头处的应力。

5.应力消除焊接技术三通连接处的焊接应按照受控程序进行。可能需要焊后热处理（PWHT）来释放残余应力，特别是对于厚壁或高温应用。

6.隔热将高质量的隔热材料应用于三通和周围的管道。这有助于保持更稳定的温度梯度，并减少可能增加热运动的突然温度波动。

7.正确的支架设计安装允许受控移动的支架，如弹簧吊架或滑动支架。除非需要对齐，否则避免将管道牢牢固定在三通附近。

8.定期检查和监测监测三通位置是否有与运动相关的应力迹象，如开裂、错位或垫片故障。热成像和应变仪可以在故障发生之前帮助检测正在发展的问题。

结论必须保护热力管道系统中的三通接头免受膨胀和收缩的破坏性影响。通过灵活的设计元素、支撑系统和材料兼容性的结合，工程师可以有效地管理热运动，延长三通接头和整个系统的寿命。
