法兰设计的注意事项是什么

石化管道法兰设计注意事项

1.材料选择

确保法兰材料、垫片和螺栓之间的兼容性，以避免电偶腐蚀（例如，带有不锈钢螺栓的碳钢法兰可能需要绝缘）。

考虑流体腐蚀性、温度和压力（例如，酸性介质用不锈钢，高温环境用合金钢）。

验证材料等级（如A105、A182-F316）是否符合标准（ASTM、ASME）。

2.压力温度额定值

选择额定最大工作压力和温度的法兰（等级额定值请参考ASME B16.5/B16.47：150#、300#等）。

考虑热膨胀/收缩效应，特别是在高温管道中。

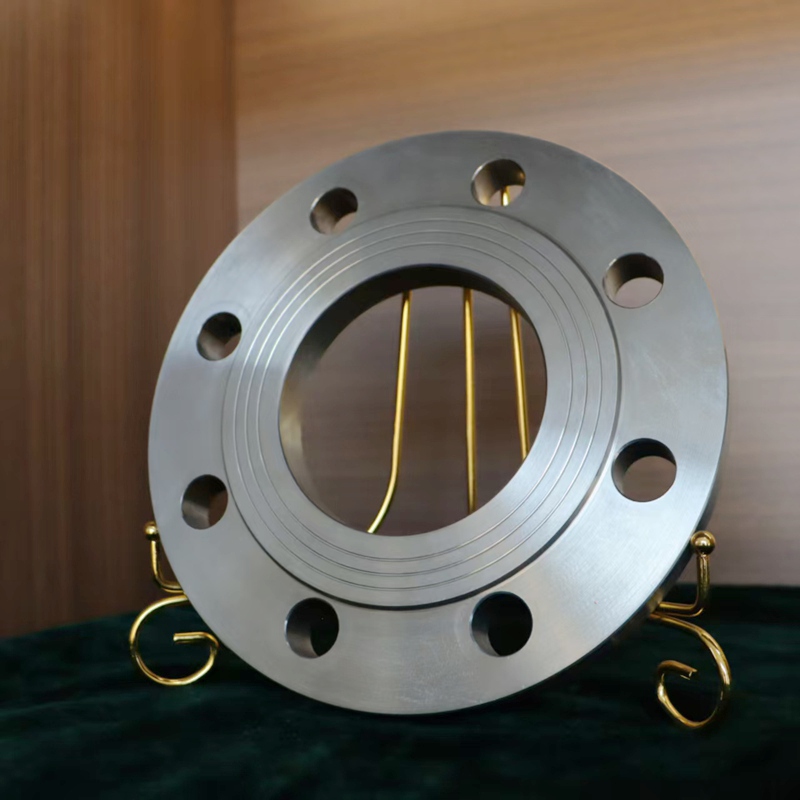

3.法兰面类型

凸面（RF）：一般服务通用；确保垫片压缩正确。

平面（FF）：用于铸铁或低压系统；避免与射频法兰不匹配。

环形接头（RTJ）：对高压/高温（HP/HT）应用至关重要；需要精密加工。

4.垫片选择

使垫片材料与流体相容性和温度相匹配（例如，石墨用于高温，PTFE用于酸）。

确保垫片厚度和宽度合适，以防止在压力下爆裂。

避免过度拧紧螺栓，以防止垫片压碎（遵循ASME PCC-1螺栓扭矩指南）。

5.螺栓和；坚果注意事项

使用足够强度的螺栓（例如，ASTM A193-B7用于高应力）。

按照交叉模式顺序均匀拧紧螺栓，以防止法兰变形。

考虑对螺纹进行润滑，以获得一致的扭矩。

6.法兰对齐和；载荷

错位会导致疲劳和应力；确保安装过程中的配合面平行。

通过使用支架/伸缩接头避免过大的外部载荷（如管道重量、振动）。

对于大直径法兰，应验证法兰刚度，以防止在负载下弯曲。

7.腐蚀与；侵蚀防护

在腐蚀性环境中涂覆涂层（如环氧树脂、镀锌）。

在侵蚀性环境（如泥浆）中，考虑使用硬化材料或保护衬里。

8.标准和；检查

尺寸和公差应符合ASME B16.5/B16.47、API或ISO标准。

焊接/安装后进行目视和无损检测（染色渗透、超声波）。

确保法兰面无划痕或点蚀，以保持密封完整性。

9.特殊情况

绝缘法兰：需要阴极保护，以防止杂散电流腐蚀。

搭接法兰：适用于频繁拆卸，但需要短端支撑。

孔板法兰：包括用于流量测量的龙头；确保精确加工。

10.维护与保养；文档

定期检查是否存在泄漏、螺栓应力松弛或垫片退化。

保存法兰规格、材料和扭矩值的记录，以便于追溯。
